气立可回转气缸,附外部缓冲,RTBM-70*180

价格
起批量
2790.00
1
商品货号
8639796
物流
广东 深圳市
x
北京 天津 上海 重庆 河北 辽宁 黑龙江 吉林 山东 山西 安徽 浙江 江苏 江西 广东 福建 海南 河南 湖北 湖南 四川 云南 贵州 陕西 甘肃 青海 宁夏 内蒙古 广西 西藏 新疆 香港 澳门 台湾
请选择省份
标准价 :
¥2790.00
保障服务
技术参数 Specifications


选型指南 SelectionData


产品细节 Details


产品尺寸 Dimensions


注意事项 Notices
  • 回转气缸可移动的范围,人体可能触及危险的部位,需用保护盖做安全防护措施,以避免人体直接碰撞发生危险;

  • 机构的紧急停止装置是必要的,当有异常现象时,除有保护装置外,须有异常停止装置,以避免人体及设备的损坏;

  • 回转气缸因机构设计上有摇摆等变化动作,须注意物品飞出及手足被夹伤之类的危险,造成人体伤害及机械损伤等事项,设计上须以防范;

  • 回转气缸的角度调整,要开始以缓慢调整(调整螺丝及缓冲螺丝),微量调整就可以改变很多的角度,调整后要设定锁好位置;

  • 请勿对回转缸施以外在加工,改变外形及结构,会造成强度不足及结构受损,机件损坏等情况;

  • 请勿将进气口的通气口加大,孔径加大会使摇动速度加快及惯性扭力瞬间冲击力加大,会使产品结构损坏及人体受伤等因素;

  • 转动轴与物体的固定,必须避免偏心干涉现象,最好方式是采用浮动或有自由度的轴向接头。


????旋转方向

NGWkZx5DPlL9SaWB+CbpWhpYJy4cZ14sv42u4GEEo1tuoCXOZ0g

????说明

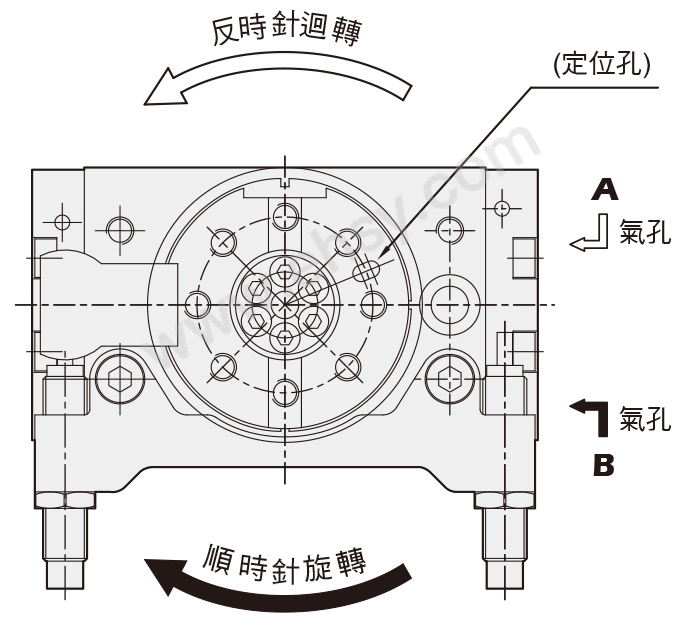

?????? A孔输入气压时转盘向逆时针方向回转,当挡块接近回转行程末端时,将由外部固定架上的缓冲器吸收回转冲击力量,此部分缓冲器可作适量的角度调整,反之B孔输入气压时转盘向顺时针回转,也可达到相同效果。

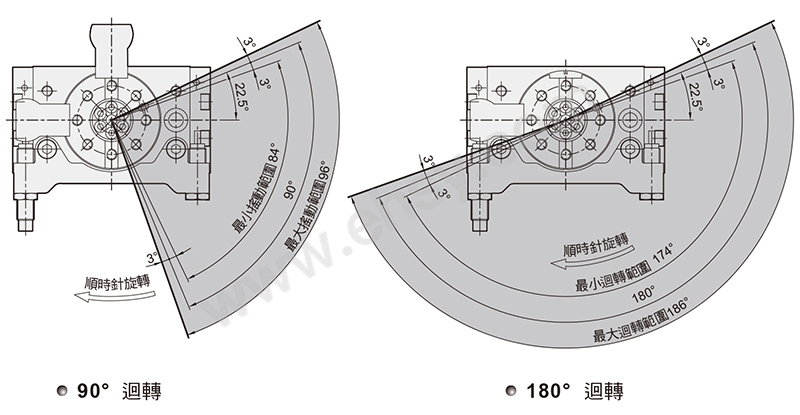

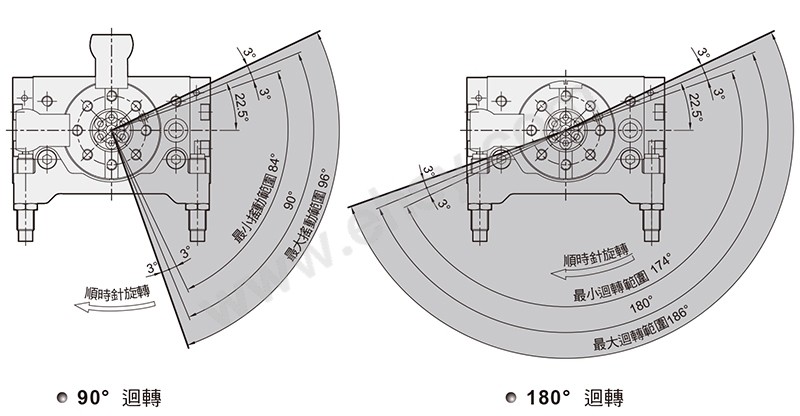

????回转角度范围的设定

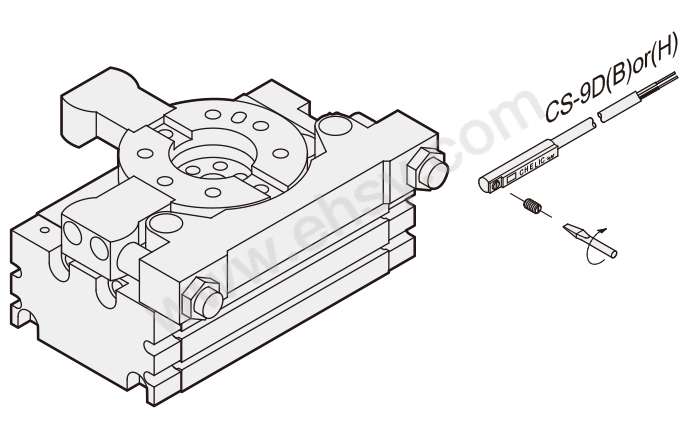

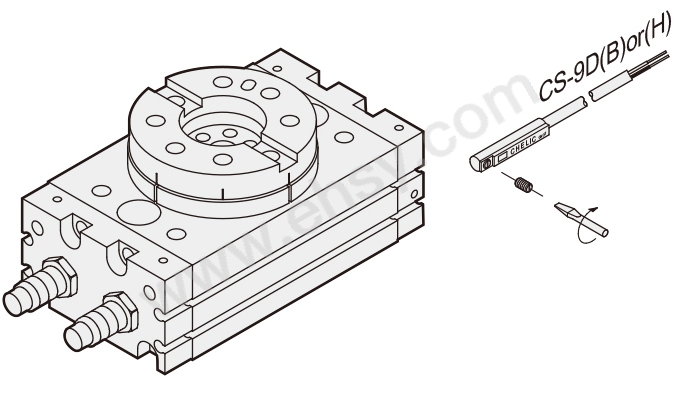

????感应器的固定形式

  • RTB系列

    感应器:CS-9D,CS-9B,CS-9H

  • RTBM系列

    感应器:CS-9D,CS-9B,CS-9H

C.jpgPj+iPUwWbAz9SaWB+CbpWhpYJy4cZ14svYSv42kDoFRgpSXOZ0g

????感应器的设定与动作范围

NT+kaU5DNwv9SaWB+CbpWhpYJy4cZ14svYep5WQFrlBmoyXOZ0g

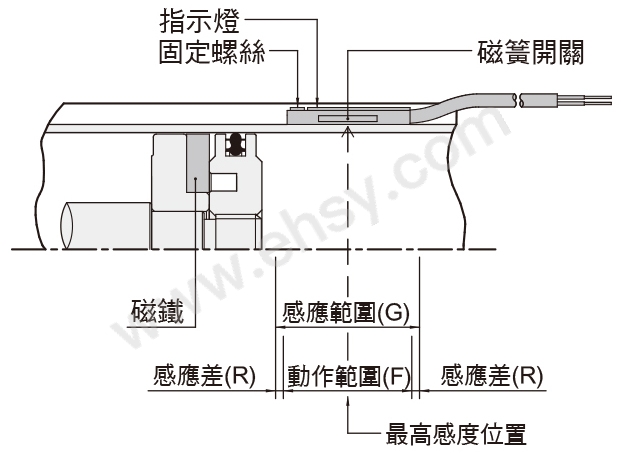

????感应范围

感应器固定与本体上,当活塞移动而接近感应器时,磁铁磁场促进磁簧开关动作的范围;而磁场开关的应答间约有0.5mm左右的误差。

????动作范围

当活塞做位移动作时,磁场开关的稳定应答范围,其范围作为开关的设定与调整的参考依据。(请参阅下表数据)

????????????????????????????????????????????????????? 单位:mm

机种
缸径
CS-9D(B)(H),CS-9DN(P)
动作范围(F)感应差(R)
3
φ10
7(4)

1

7
φ127(4)1
10
φ157(3)1
20
φ1810(7)1
30
φ2012(9)1
50
φ2514(12)1
70
φ2814(12)1
100
φ3214(12)1
200
φ4014(12)1
300
φ5014(12)1
500
φ6314(12)1

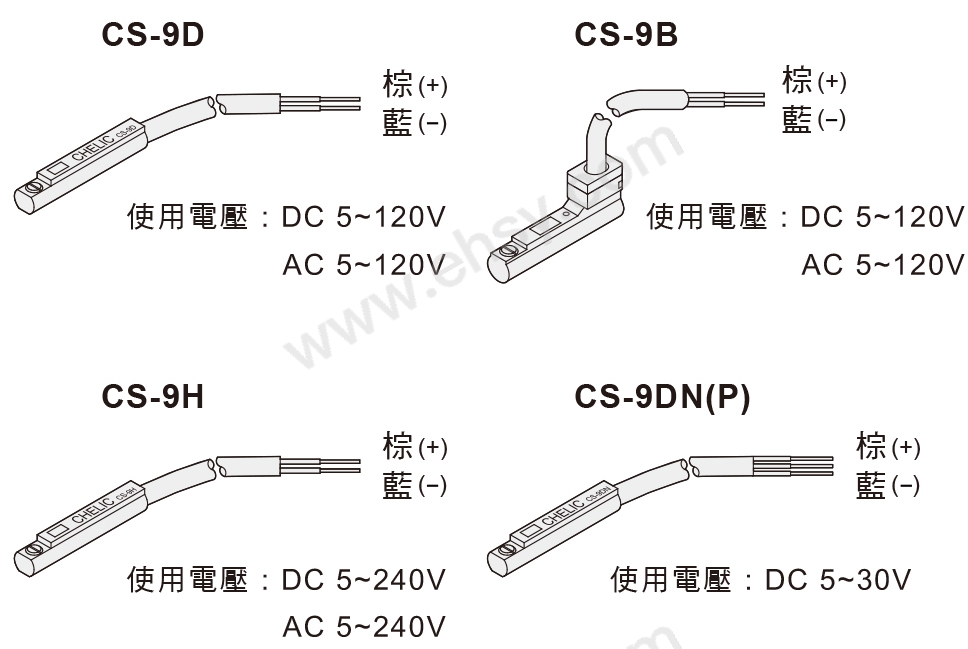

????接线形式

PzenOxpEPVn9SaWB+CbpWhpYJy4cZ14svYes5GgFrlFgoSXOZ0g

规格参数
摆动角度 180  (°) 缸径 70  mm
类别 齿轮齿条式摆动气缸   接管口径 Rc1/8  inch
执行形式 双作用   总长度 170  mm
长度 180.00  mm 宽度 180.00  mm
高度 150.00  mm 重量 3.500  kg
品牌 CHELIC/气立可   系列 RTBM
工作压力 0.15-0.7   工作温度 0-50
包装参数
体积(m²)
