一、概 述

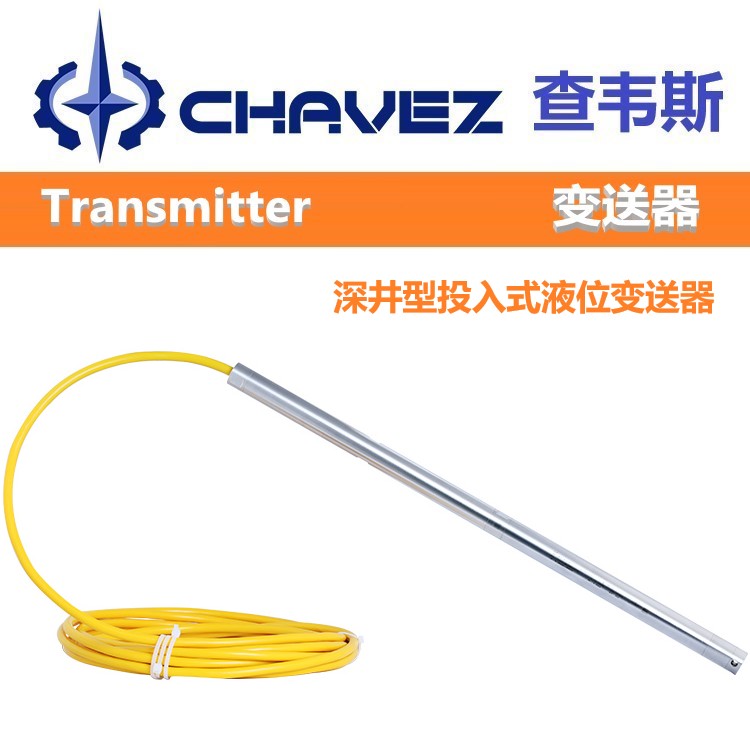

美国CHAVEZ查韦斯深井型投入式液位变送器
CYW16深井型投入式液位变送器是根据深井测量应用独立设计的。具有温漂系数小、精度高、线缆耐磨损与抗抻拉等优点。采用双隔离腔，客户可自行对接线缆方便于使用。
技术参数
液位量程： 0～200～500～1000～2000mH2O
温度量程： -40～100℃
输 出： 4～20mA、4～12～20mA
供 电： 9～36VDC
[ 此外，我们还能根据客户应用，短时间内提供满足其应用需求的定制产品。 ]
典型应用
深井液位测量 地下水位监测 地热井测量等
测量介质
水（H2O）或与接触材质兼容的液体
| 基础参数 |
|
| 测量介质 | 水（H2O）或与接触材质兼容的液体 |
| 测量范围 | 0～200～500～1000～2000mH2O |
| 温度量程： | -40～100℃(±2℃) |
| 介质温度： | -40～100℃(出厂带线)/-40～60℃(自行配线,取决于封装工艺) |
| 压力方式： | 密封压(S) |
| 响应频率： | 模拟信号输出≤50Hz |
| 稳定性能： | ±0.1% FS/年 |
| 精度等级： |
0.1%FS 注：参考条件温度15～25℃、大气压力86～106kPa、湿度45～75%RH。 |
| 供电电压： | 9～36VDC |
| 信号输出： | 4～20mA、4～12～20mA |
| 温度补偿： | -40～85℃ |
| 过载能力： | 200%满量程 |
| 温度漂移： | ±0.01%FS/℃（温度补偿范围内） ±0.05%FS/℃（温度补偿范围外） |
| 防护等级 | IP68 |
| 整体重量 | 探头≈650g 线缆每米≈110g |
| 接通时间 | 400ms |
| 最大功率 | ≤0.02Us(W) 注：Us=供电电压。 |
| 负载特性 |
|
| 电流型 | 负载≤{（Us-7.5）÷0.02}Ω （Us=供电电压） |
| 环境条件 |
|
| 环境温度 | -40～100℃ |
| 整体材质 |
|
| 膜 片 | 316L不锈钢 （接触被测介质） |
| 外 壳 | 316L不锈钢（接触被测介质） |
| 密封件 | 氟胶 （不带线缆，接触被测介质） |
| 密封件 | 氟胶 （接触被测介质） |
| 线 缆 | 聚乙烯φ7.8钢丝层线缆 （接触被测介质） |
| 机械稳定性 |
|
| 抗震性能 | 10g(20…2000Hz) 符合IEC60068-2-6标准 |
| 抗冲击性 | 500g/ms 符合IEC60068-2-27标准 |
| 电气保护 |
|
| 短路保护 | 永久 |
| 反极保护 | 无损害，但不工作 |
| 绝缘电阻 | ≥100MΩ，500VDC |
| 绝缘强度 | 500VAC |
| 输出限制 |
|
| 4-20mA | 4~20mA |
| 规格参数 | |||
|---|---|---|---|
| 规格 | W16 | 型号 | CYW16 |
| 重量 | 1kg | 品牌 | 美国CHAVEZ查韦斯 |
| 材质 | 316L不锈钢 | 产地 | 上海 |
| 包装规格 | 1台 | 销售单位 | 台 |
| 推荐用途 | 用于深井液位测量 地下水位监测 地热井测量等 | 保质期 | 720天 |
| 特殊属性 | 普通商品 | 是否危险品 | 否 |
